針對氣體監控中，有些不便人員到達或維護的氣體檢測器的現場維護、校準、查看的需求，介紹了一種HA8108防爆型氣體控制器的應用。可燃有毒氣體監控中，有些場合的應用，操作維護人員不方便或沒有辦法到達氣體檢測器附近——比如氣體檢測的安裝位置過高或者氣體檢測器安裝在儲液池上空等情況下，很難對儀表進行正常的維護、校準和查看等工作，這樣的條件下其他的解決方案有可能對維護操作人員造成安全隱患。針對用戶的具體使用條件，我公司推薦使用具有遠程監控功能的氣體檢測報警控制器HA8108，從根本上解決了這一難題。

HA8108防爆型可燃有毒氣體控制器能夠?qū)怏w檢測器進行遠程設置、遠程顯示、遠程報警、遠程校準等操作，能夠有效的避免以上情況下人員操作的危險性及難以對氣體檢測器進行操作的難題。這些遠程設置、遠程顯示和遠程報警功能是與氣體檢測器是完全同步動作和同步顯示的。同時因?yàn)榇丝刂破鳙@得了ExdIICT6Gb認證，所以它能夠在危險區域安全工作。

1、系統設計思路

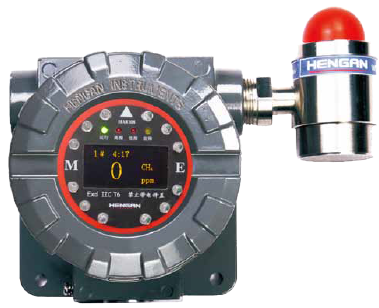

配有聲光報警器的HA8108防爆型可燃有毒氣體控制器外觀

可燃有毒氣體檢測器廣泛應用于石油石化、化工、冶金、燃?xì)狻㈦娏Φ刃袠I(yè)中有可能出現可燃、有毒氣體的工藝裝置中。針對可燃有毒氣體的檢測和報警設備，一般會依照GB50493-2009，《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》的標準設計和安裝使用。《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》中對密度小于空氣的可燃、有毒氣體的監測點有明確的要求，具體規定如下：

GB50493-2009-4.2. 3比空氣輕的可燃?xì)怏w或有毒氣體釋放源處于封閉或局部通風不良的半敞開廠房內，除應在釋放源上方設置檢（探）測器外，還應在廠房內最高點氣體易于積聚處設置可燃?xì)怏w或有毒氣體檢（探）測器。

依據此標準在檢測輕與空氣的可燃有毒氣體的檢測，有必要在廠房內最高點易于積聚處安裝可燃有毒氣體檢測器。常見的廠房的實際高度一般在5-10米，有些工藝的廠房會更高，且廠房房頂處一般沒有支架等人員方便攀爬的位置。即使有，對于維護操作人員來說攀爬到如此高的位置也存在著很高的危險性。何況維護操作人員還需要攜帶專用工具進行維護標定操作，安全性和便利性都大打折扣。

對于電子儀表來說，由于自身的特點，定期的維護和校準是為了保證儀表的正常準確的檢測和報警，保證儀表的長期的穩定工作必不可少的工作。在以上所說的工藝條件下傳統的做法很難保證能夠?qū)x表做正常的維護和校準工作，更是沒辦法經常性的查看儀表的讀數。針對這樣的問題HA8108防爆型可燃有毒氣體控制器的出現從根本上解決了這一難題。

HA8108防爆型可燃有毒氣體控制器能夠?qū)怏w檢測器進行遠程設置、遠程顯示、遠程報警、遠程校準等操作，能夠有效的避免以上情況下人員操作的危險性及難以對氣體檢測器進行操作的難題。這些遠程設置、遠程顯示和遠程報警功能是與氣體檢測器是完全同步動作和同步顯示的。同時因?yàn)榇丝刂破鳙@得了ExdIICT6Gb認證，所以它能夠在危險區域安全工作。

HA8108防爆型可燃有毒氣體控制器與氣體檢測器之間通過HABUS總線型數字通訊協議通訊，一臺控制器最多可以控制8臺氣體檢測器，最長通訊距離達到了100米，能夠滿足絕大多數情況下的應用。HA8108與氣體檢測器之間采用數字通訊，只需要在接線盒與氣體檢測器之間增加一根通訊電纜即可，將HA8108添加到氣體檢測器與氣體報警控制器網絡，不影響該網絡的正常運行，即可實現上述的監控，標定校準等功能。

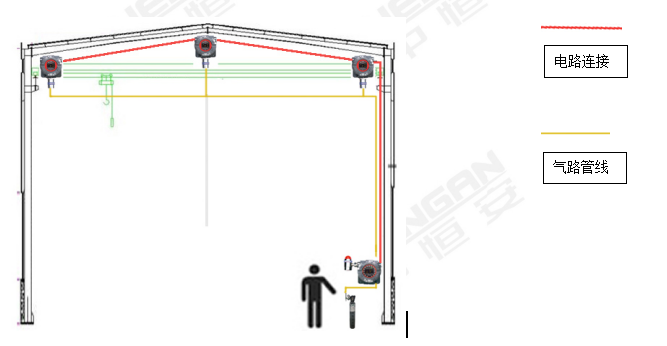

HA8108防爆型可燃有毒氣體控制器與氣體監控系統的連接

HA8108防爆型可燃有毒氣體控制器具備了高限、高高限報警功能，可以與我公司生產的HA2200型聲光報警器配合使用，完成現場的聲光報警功能；HA8108自動高亮LED，當出現報警等信息時，高亮LED等閃爍報警。自發光OLED的顯示屏方便在高亮環境下全角度的查看；高磁性磁棒操作，避免了防爆區域內開蓋操作所帶來的危險因素。

2氣體監測系統原理及系統方案圖

2.1 HA8108防爆型可燃有毒氣體控制器的原理

氣體控制器作為氣體檢測器的控制設備，主要目的是為了完成氣體檢測器參數的遠程顯示、遠程報警功能。作為現場安裝的防爆型氣體控制器，還要具備遠程設置和遠程校準等功能。最重要的難度在于兩者間通訊的穩定性、通訊速率、抗干擾能力的提高，誤碼率的降低。

HA8108與氣體檢測器的通訊由HABUS總線型數字通訊協議完成。HA8108最長每5秒鐘完成一次所控制氣體檢測器間的通訊。HA8108對所控制的氣體檢測器發出查詢命令，氣體檢測器收到查詢命令后會把儀表的參數反饋給HA8108，對所控制的氣體檢測器輪流發出一組查詢命令后完成一輪的通訊。

選用HABUS通訊協議，是因?yàn)檫@種協議具有很高的穩定性，通訊速率達到9600bps的波特率，能夠完全滿足設備之間的通訊要求。保證了對設備通訊中抗干擾和降低誤碼率的要求。

配有HA8108防爆型可燃有毒氣體控制器的原理圖

2.2. HA8108防爆型可燃有毒氣體控制器的應用

針對輕于空氣的可燃有毒氣體的檢測，一般會在廠房最高處易于聚集氣體的位置安裝氣體檢測器。氣體檢測器需要定期做校準和維護，此時就涉及到如何維護的問題，傳統的做法是維護人員攜帶工具及標準氣瓶爬梯子上到高處予以維護，危險性大，可操作性差。具體做法如下圖所示。

傳統校準和維護工作示意圖

這種做法雖然能夠完成作業，可對于操作人員的人身安全會有重大的安全隱患，也導致了很多維護人員不愿意或者懼怕這樣的維護工作。可是儀表的維護對于儀表的正常工作卻是必不可少的工作，致使儀表的維護處在了兩難的境地。針對這樣的局面，北京中恒安科技股份有限公司自行研發的HA8108防爆型可燃有毒氣體控制器有效的解決了這樣的問題。配備了HA8108防爆型可燃有毒氣體控制器氣體檢測系統的工作示意圖如下。

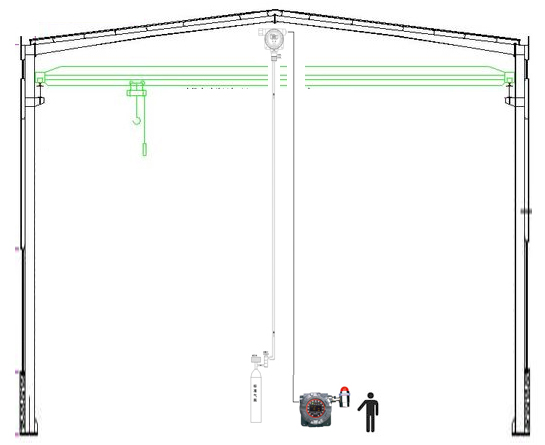

配有HA8108防爆型可燃有毒氣體控制器的氣體監控系統的維護示意圖

如圖所示，氣體檢測器與HA8108防爆型可燃有毒氣體控制器用屏蔽電纜相連接，而標準氣體可以用軟管連接到氣體檢測器的進氣口處，標準氣體以0.5~1L/min的流量的氣流，給氣體檢測器通氣。操作人員站在地面在HA8108防爆型可燃有毒氣體控制器上就可以完成對遠端相應的氣體檢測器的設置和校準工作，這樣的操作不僅降低了維護人員的工作強度，同時，從根本上保證了操作人員的人身安全。

由于標準氣體的氣流是通過導氣管、校準帽與氣體檢測器相連接，對儀表做校準的時候，進氣口的氣壓能夠保證標氣正常到達傳感器，從出氣口排出，這樣，保證了校準帽內的空氣可以被置換掉。而平常檢測的時，出氣口是與大氣相通的，傳感器檢測的是周圍空氣中的可燃有毒氣體的濃度，即不會影響正常對環境氣體的檢測。
